→CBF防爆轴流风机概述
CBF(BAF)系列厂用隔爆型防爆轴流风机系列产品由防爆电机、风叶、风筒等部分组成,叶片由铝板制成,风筒用钢板与型材
加工焊接而成,电源引线用钢管布线和电缆布线均可,壳外设有接地螺钉. (注:CBF为BAF改进型,其安装尺寸等同于BAF)。
→CBF防爆轴流风机主要技术参数
产品型号 | 直径(mm) | 功率(KW) | 主轴转速rpm | 风量m3/h | 电缆外径/螺纹mm/G″ |
300 | 0.18 | 1450 | 2280 | ф10-ф14 | |
400 | 0.37 | 1450 | 2880 | ||
500 | 0.55 | 1450 | 5700 | ||
600 | 0.75 | 1450 | 8700 | ||
700 | 1.1 | 1450 | 10200 |

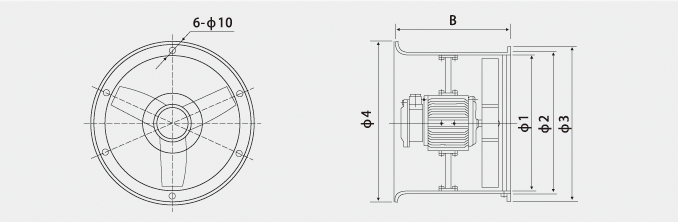

→CBF防爆轴流风机外形及安装尺寸
型号尺寸 | B | ф1 | ф2 | ф3 | ф4 |
315 | 310 | 330 | 350 | 380 | |
315 | 410 | 400 | 450 | 485 | |
315 | 510 | 530 | 550 | 585 | |
315 | 610 | 630 | 650 | 695 | |
350 | 710 | 735 | 765 | 790 |
BT35-11防爆轴流风机同T35-11轴流风机参数一样,只是电机为隔爆电机,叶片为铝叶。
